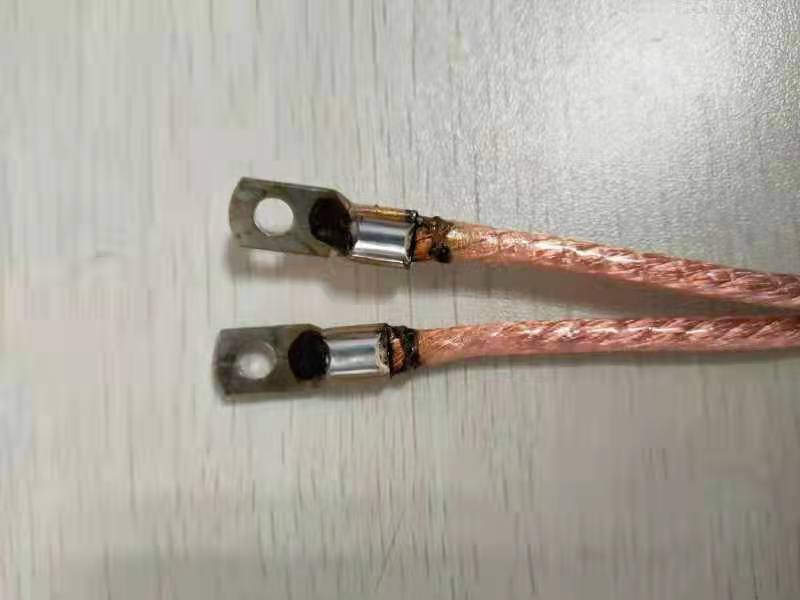

采用逆变电源脉冲加热，焊接电流、电压、功率、压力实时显示，焊接数据可查询可导出，设备操和简单，安全环保。焊接后的效果：1、漆包线膜包线免去漆直接焊接，2、导通率100%，3、端子与每条漆包线埸均导通，电阻值相对一致，4、漆皮气化干净，线无压断，5、缝隙率小于1%，6、单条漆包线拉力均保持材料本身60%以上
控制器技术参数
|
型号
|
JY-65DS
|
|
控制频率
|
1kHz / 2kHz / 3kHz / 4kHz / 5kHz
|
|
最大输出电流
|
1600A（初级）
|
|
电源电压
|
3相380Ｖ (50/60Hz)
|
|
控制模式
|
定脉宽/定初级峰值/定次级电流/定次级电压/定功率/混合控制
|
|
焊接规范数
|
32组规范
|
|
焊接时间设定
|
预压时间
|
0-9999ms
|
|
加压时间
|
0-9999ms
|
|
缓升1时间
|
0-9999cyc
|
|
焊接1时间
|
0-9999cyc
|
|
缓降1时间
|
0-9999cyc
|
|
冷却时间
|
0-9999cyc
|
|
缓升2时间
|
0-9999cyc
|
|
焊接2时间
|
0-9999cyc
|
|
缓降2时间
|
0-9999cyc
|
|
缓升3时间
|
0-9999cyc
|
|
焊接3时间
|
0-9999cyc
|
|
缓降3时间
|
0-9999cyc
|
|
保压时间
|
0-9999ms
|
|
休止时间
|
0-9999ms
|
|
结束时间
|
0-9999ms
|
|
循环次数
|
0-9
|
|
电流设定范围
|
0.1-100.00KA
|
|
电流调节范围
|
10A-70000A
|
|
电流监控
|
0.01～100kA
|
|
匹配变压器
|
JY-65AT
|
|
额定功率
|
350KVA
|
|
冷却方式
|
水冷
|
变压器参数
|
型号
|
JY-65AT
|
|
供给电源电压
|
PWM 500V
|
|
额定功率
|
350kVA
|
|
额定初级电压
|
500V
|
|
无负载次级电压
|
11.3V
|
|
最大输出电流（最大使用率）
|
65000A(10%)
|
|
冷却方式
|
水冷
|
|
输入频率
|
1-5kHz
|
|
变压器卷数比
|
44:1
|
